จะยืดอายุการใช้งานของ Hybrid Impedance PCB ได้อย่างไร?

ในฐานะซัพพลายเออร์ของ Hybrid Impedance PCB ฉันเข้าใจถึงความสำคัญของการยืดอายุการใช้งานของแผงวงจรไฮเทคเหล่านี้ PCB ความต้านทานแบบไฮบริดมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เนื่องจากมีคุณสมบัติทางไฟฟ้าที่เป็นเอกลักษณ์และความสามารถในการจัดการการส่งสัญญาณที่ซับซ้อน ในบล็อกนี้ ฉันจะแบ่งปันกลยุทธ์ที่มีประสิทธิภาพเพื่อช่วยให้คุณยืดอายุการใช้งานของ PCB อิมพีแดนซ์แบบไฮบริดได้สูงสุด

1. การเลือกใช้วัสดุ

การเลือกใช้วัสดุเป็นพื้นฐานในการพิจารณาอายุการใช้งานที่ยาวนานของ PCB อิมพีแดนซ์แบบไฮบริด วัสดุฐานคุณภาพสูงที่มีเสถียรภาพทางความร้อนที่ดีเยี่ยม การดูดซับความชื้นต่ำ และทนต่อสารเคมีที่ดีถือเป็นสิ่งสำคัญ ตัวอย่างเช่น การใช้ลามิเนตคุณภาพสูงสามารถเพิ่มประสิทธิภาพของบอร์ดได้อย่างมากเมื่อเวลาผ่านไป ลามิเนตเหล่านี้สามารถทนต่ออุณหภูมิสูงได้โดยไม่เสียรูป ซึ่งเป็นสิ่งสำคัญเนื่องจากความร้อนเป็นปัจจัยหลักประการหนึ่งที่สามารถทำให้ส่วนประกอบ PCB เสื่อมสภาพได้

เมื่อพูดถึงฟอยล์ทองแดง ให้เลือกฟอยล์ที่มีความบริสุทธิ์สูงและมีความหนาสม่ำเสมอ ทองแดงที่มีความบริสุทธิ์สูงช่วยให้มั่นใจในการนำไฟฟ้าได้ดีขึ้นและลดความเสี่ยงของการสูญเสียสัญญาณ ความหนาสม่ำเสมอของฟอยล์ทองแดงช่วยในการรักษาอิมพีแดนซ์ที่สม่ำเสมอทั่วทั้งบอร์ด ซึ่งมีความสำคัญต่อการทำงานที่เหมาะสมของ PCB อิมพีแดนซ์แบบไฮบริด

นอกจากนี้ควรคำนึงถึงการเลือกหน้ากากประสานและการตกแต่งพื้นผิวด้วย หน้ากากประสานควรมีการยึดเกาะที่ดีและทนต่อสารเคมีและความเครียดทางกล พื้นผิวที่เหมาะสม เช่น ทองคำแช่นิเกิลแบบไม่ใช้ไฟฟ้า (ENIG) สามารถป้องกันรอยทองแดงจากการเกิดออกซิเดชันและการกัดกร่อน จึงช่วยยืดอายุการใช้งานของบอร์ด

2. การเพิ่มประสิทธิภาพการออกแบบ

PCB อิมพีแดนซ์แบบไฮบริดที่ออกแบบมาอย่างดีสามารถปรับปรุงความทนทานได้อย่างมาก ในระหว่างขั้นตอนการออกแบบ ให้พิจารณาประเด็นต่อไปนี้:

2.1. การจัดการความร้อน

การจัดการระบายความร้อนอย่างเหมาะสมถือเป็นสิ่งสำคัญสำหรับ Hybrid Impedance PCB รวมแผงระบายความร้อน จุดผ่านความร้อน และระนาบทองแดงขนาดใหญ่เพื่อกระจายความร้อนได้อย่างมีประสิทธิภาพ แผงระบายความร้อนสามารถติดตั้งเข้ากับส่วนประกอบที่มีกำลังสูงเพื่อถ่ายเทความร้อนออกจากบอร์ด จุดผ่านความร้อนคือรูเล็กๆ ที่เต็มไปด้วยวัสดุนำไฟฟ้าที่ช่วยให้ความร้อนไหลจากชั้นในไปยังชั้นนอกของ PCB ซึ่งสามารถกระจายความร้อนได้ง่ายขึ้น ระนาบทองแดงขนาดใหญ่ทำหน้าที่เป็นตัวกระจายความร้อน โดยกระจายความร้อนได้ทั่วถึงทั่วกระดาน

2.2. ความสมบูรณ์ของสัญญาณ

การรักษาความสมบูรณ์ของสัญญาณถือเป็นสิ่งสำคัญสำหรับประสิทธิภาพในระยะยาวของ PCB อิมพีแดนซ์แบบไฮบริด ใช้เทคนิคการจับคู่อิมพีแดนซ์ที่เหมาะสมเพื่อให้แน่ใจว่าสัญญาณที่ส่งผ่านบอร์ดไม่บิดเบี้ยว รักษาร่องรอยให้สั้นที่สุดเพื่อลดการสูญเสียสัญญาณและการรบกวน แยกสัญญาณความเร็วสูงและความเร็วต่ำออกเพื่อป้องกันการพูดคุยข้ามกัน

2.3. การออกแบบเครื่องกล

การออกแบบทางกลของ PCB ควรมีความแข็งแรงพอที่จะทนต่อความเครียดทางกายภาพได้ ใช้ความหนาของบอร์ดที่เหมาะสมและโครงสร้างเสริมแรง เช่น ตัวทำให้แข็ง เพื่อป้องกันการโค้งงอและการบิดงอ ตรวจสอบให้แน่ใจว่ารูสำหรับติดตั้งอยู่ในตำแหน่งและขนาดที่เหมาะสม เพื่อหลีกเลี่ยงความเครียดที่มากเกินไปบนบอร์ดระหว่างการติดตั้ง

3. การควบคุมกระบวนการผลิต

การควบคุมกระบวนการผลิตอย่างเข้มงวดถือเป็นสิ่งสำคัญสำหรับการผลิต PCB อิมพีแดนซ์ไฮบริดคุณภาพสูงและมีอายุการใช้งานยาวนาน

3.1. กระบวนการแกะสลัก

กระบวนการแกะสลักควรได้รับการควบคุมอย่างระมัดระวังเพื่อให้แน่ใจว่ารอยทองแดงมีความกว้างและระยะห่างที่ถูกต้อง การกัดมากเกินไปอาจส่งผลให้เกิดรอยบางและอ่อนแอ ในขณะที่การกัดน้อยเกินไปอาจทำให้เกิดไฟฟ้าลัดวงจร ใช้เทคนิคการกัดขั้นสูงและระบบตรวจสอบเพื่อรักษาความถูกต้องแม่นยำของกระบวนการกัด

3.2. กระบวนการขุดเจาะ

ในระหว่างกระบวนการเจาะ ตรวจสอบให้แน่ใจว่าได้เจาะรูอย่างถูกต้องและสะอาด การเจาะที่ไม่เหมาะสมอาจนำไปสู่ความเสียหาย ซึ่งอาจส่งผลต่อประสิทธิภาพทางไฟฟ้าของบอร์ด ใช้เครื่องเจาะที่มีความแม่นยำสูงและดอกสว่านที่เหมาะสมเพื่อลดความเสี่ยงของข้อบกพร่องในการเจาะ

3.3. กระบวนการประกอบ

กระบวนการประกอบควรดำเนินการในสภาพแวดล้อมที่สะอาดและได้รับการควบคุม ใช้เทคนิคการบัดกรีที่เหมาะสมเพื่อให้แน่ใจว่าการเชื่อมต่อทางไฟฟ้าที่ดีระหว่างส่วนประกอบและ PCB หลีกเลี่ยงการให้ความร้อนแก่ส่วนประกอบมากเกินไปในระหว่างการบัดกรี เนื่องจากอาจทำให้ส่วนประกอบเสียหายได้ นอกจากนี้ ให้ทำการทดสอบอย่างละเอียดหลังการประกอบเพื่อตรวจจับและแก้ไขปัญหาที่อาจเกิดขึ้น

4. การคุ้มครองสิ่งแวดล้อม

สภาพแวดล้อมที่ PCB Impedance แบบไฮบริดทำงานอาจส่งผลกระทบอย่างมีนัยสำคัญต่ออายุการใช้งาน

4.1. อุณหภูมิและความชื้น

PCB ความต้านทานแบบไฮบริดควรทำงานภายในช่วงอุณหภูมิและความชื้นที่เหมาะสม อุณหภูมิสูงอาจทำให้วัสดุขยายตัวและหดตัว นำไปสู่ความเครียดทางกลและความเสียหายที่อาจเกิดขึ้น ความชื้นสูงอาจทำให้เกิดการกัดกร่อนของรอยทองแดงและส่วนประกอบอื่นๆ ใช้ระบบควบคุมสิ่งแวดล้อม เช่น เครื่องปรับอากาศและเครื่องลดความชื้น เพื่อรักษาสภาพแวดล้อมการทำงานที่มั่นคง

4.2. ฝุ่นและสารเคมี

ฝุ่นและสารเคมีในสิ่งแวดล้อมสามารถสะสมบน PCB และทำให้เกิดการลัดวงจรหรือการกัดกร่อนได้ ปกป้อง PCB ด้วยเปลือกหรือสารเคลือบเพื่อป้องกันฝุ่นและสารเคมีไม่ให้สัมผัสกับ PCB หากใช้ PCB ในสภาพแวดล้อมทางเคมีที่รุนแรง ให้เลือกวัสดุที่ทนทานต่อสารเคมีเฉพาะที่มีอยู่

5. การบำรุงรักษาและการตรวจสอบตามปกติ

การบำรุงรักษาและการตรวจสอบเป็นประจำเป็นสิ่งจำเป็นสำหรับการตรวจจับและแก้ไขปัญหาที่อาจเกิดขึ้นก่อนที่จะสร้างความเสียหายอย่างมากต่อ PCB อิมพีแดนซ์แบบไฮบริด

5.1. การตรวจสอบด้วยสายตา

ดำเนินการตรวจสอบด้วยสายตาเป็นประจำเพื่อตรวจสอบสัญญาณของความเสียหายทางกายภาพ เช่น รอยแตก การหลุดร่อน หรือการกัดกร่อน มองหาส่วนประกอบที่หลวมหรือข้อต่อบัดกรีที่อาจจำเป็นต้องบัดกรีใหม่

5.2. การทดสอบทางไฟฟ้า

ทำการทดสอบทางไฟฟ้าเพื่อให้แน่ใจว่า PCB ทำงานได้อย่างถูกต้อง ใช้อุปกรณ์ทดสอบพิเศษในการวัดความต้านทาน ความแรงของสัญญาณ และพารามิเตอร์ทางไฟฟ้าอื่นๆ เปรียบเทียบผลการทดสอบกับข้อกำหนดเฉพาะเพื่อระบุความเบี่ยงเบน

5.3. การทำความสะอาด

ทำความสะอาด PCB เป็นประจำเพื่อกำจัดฝุ่น สิ่งสกปรก และสิ่งปนเปื้อนอื่นๆ ใช้สารทำความสะอาดและเทคนิคที่เหมาะสมเพื่อหลีกเลี่ยงไม่ให้บอร์ดเสียหาย ตัวอย่างเช่น ใช้แปรงขนนุ่มและน้ำยาทำความสะอาดสูตรอ่อนโยนเพื่อทำความสะอาดพื้นผิวของ PCB อย่างอ่อนโยน

โดยสรุป การยืดอายุการใช้งานของ PCB ความต้านทานแบบไฮบริดต้องใช้แนวทางที่ครอบคลุมซึ่งรวมถึงการเลือกวัสดุที่เหมาะสม การเพิ่มประสิทธิภาพการออกแบบ การควบคุมกระบวนการผลิต การปกป้องสิ่งแวดล้อม และการบำรุงรักษาและการตรวจสอบเป็นประจำ ด้วยการปฏิบัติตามกลยุทธ์เหล่านี้ คุณสามารถมั่นใจได้ว่า PCB อิมพีแดนซ์ไฮบริดของคุณทำงานได้อย่างน่าเชื่อถือในระยะเวลานาน

หากคุณสนใจ PCB ความต้านทานแบบไฮบริดของเรา หรือมีคำถามใดๆ เกี่ยวกับการยืดอายุการใช้งาน โปรดติดต่อเราเพื่อขอหารือเพิ่มเติมและจัดซื้อจัดจ้างที่มีศักยภาพ เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงและการสนับสนุนด้านเทคนิคอย่างมืออาชีพ

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ PCB ที่เกี่ยวข้อง คุณสามารถไปที่ลิงก์ต่อไปนี้:

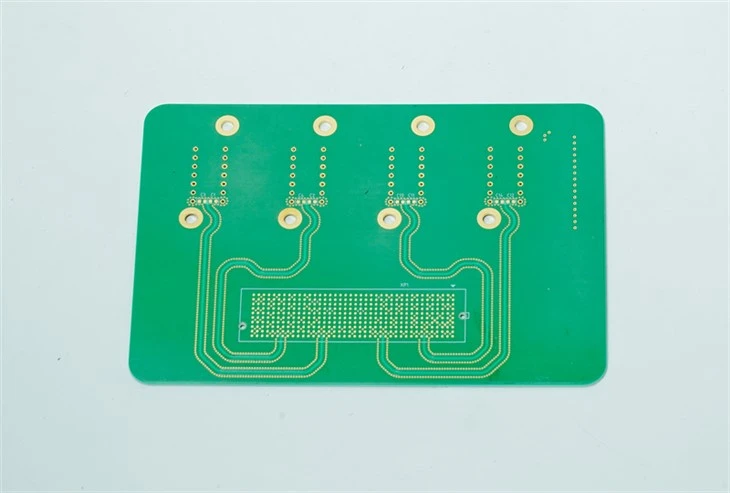

PCB อิเล็กทริกไฮบริด
