การนับเลเยอร์มีผลกระทบต่อประสิทธิภาพของ AI Server PCB อย่างไร

เฮ้! ในฐานะซัพพลายเออร์ AI Server PCB ฉันได้รับคำถามมากมายเมื่อเร็วๆ นี้เกี่ยวกับผลกระทบของการนับเลเยอร์ต่อประสิทธิภาพของ AI Server PCB ดังนั้น ฉันคิดว่าฉันจะนั่งเขียนบล็อกนี้เพื่อแบ่งปันข้อมูลเชิงลึกของฉันในหัวข้อนี้

ก่อนอื่น เรามาพูดถึงว่า AI Server PCB คืออะไร หนึ่งAI เซิร์ฟเวอร์ PCBเป็นองค์ประกอบสำคัญในเซิร์ฟเวอร์ AI มันเหมือนกับระบบประสาทของเซิร์ฟเวอร์ที่เชื่อมต่อส่วนต่าง ๆ ทั้งหมดและปล่อยให้พวกมันสื่อสารกัน จำนวนชั้นของ PCB หมายถึงจำนวนชั้นสื่อกระแสไฟฟ้าที่ซ้อนกัน ชั้นเหล่านี้อาจรวมถึงชั้นสัญญาณ ชั้นพลังงาน และชั้นพื้นดิน

ตอนนี้เหตุใดการนับเลเยอร์จึงมีความสำคัญ มันมีผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพของ PCB หลายประการ

ความสมบูรณ์ของสัญญาณ

ปัจจัยที่สำคัญที่สุดอย่างหนึ่งในการออกแบบ PCB คือความสมบูรณ์ของสัญญาณ กล่าวง่ายๆ ก็คือ ความสมบูรณ์ของสัญญาณหมายถึงความสามารถของสัญญาณที่จะเดินทางจากจุดหนึ่งไปยังอีกจุดหนึ่งบน PCB โดยไม่ผิดเพี้ยน เมื่อคุณมีจำนวนเลเยอร์มากขึ้น คุณจะมีพื้นที่มากขึ้นในการกำหนดเส้นทางสัญญาณของคุณ ซึ่งหมายความว่าคุณสามารถรักษาร่องรอยสัญญาณให้สั้นลง และลดโอกาสของการรบกวนระหว่างสัญญาณต่างๆ

ตัวอย่างเช่น ในเซิร์ฟเวอร์ AI ความเร็วสูง มีสัญญาณข้อมูลจำนวนมากที่ต้องส่งอย่างรวดเร็วและแม่นยำ หากคุณพยายามกำหนดเส้นทางสัญญาณเหล่านี้ทั้งหมดบน PCB ชั้นต่ำ คุณจะพบกับร่องรอยที่ยาวและพันกัน ร่องรอยยาวๆ เหล่านี้สามารถทำหน้าที่เหมือนเสาอากาศ โดยรับสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) จากส่วนประกอบอื่นๆ บนบอร์ด ในทางกลับกัน PCB ที่มีเลเยอร์สูงกว่าจะช่วยให้คุณสามารถแยกร่องรอยของสัญญาณ และใช้กราวด์และระนาบกำลังเฉพาะเพื่อปกป้องสัญญาณ ซึ่งจะช่วยรักษาความสมบูรณ์ของสัญญาณและลดอัตราข้อผิดพลาดบิตในการส่งข้อมูล

การกระจายอำนาจ

สิ่งสำคัญอีกประการหนึ่งคือการกระจายพลังงาน เซิร์ฟเวอร์ AI ต้องการพลังงานจำนวนมากในการทำงาน โดยเฉพาะเซิร์ฟเวอร์ที่มีประสิทธิภาพสูง PCB จำนวนเลเยอร์ที่สูงกว่าสามารถให้การกระจายพลังงานที่ดีกว่า คุณสามารถใช้ชั้นพลังงานเฉพาะเพื่อจ่ายพลังงานให้กับส่วนประกอบต่างๆ บนบอร์ดได้ ชั้นพลังงานเหล่านี้สามารถออกแบบให้มีความต้านทานต่ำ ซึ่งหมายความว่าสูญเสียพลังงานน้อยลงระหว่างการส่ง

สมมติว่าคุณมี CPU แบบมัลติคอร์ในเซิร์ฟเวอร์ AI ของคุณ แต่ละคอร์ต้องการแหล่งจ่ายไฟที่เสถียรและสะอาด ด้วยชั้น PCB ที่สูงกว่า คุณสามารถสร้างระนาบพลังงานแยกสำหรับส่วนต่างๆ ของ CPU ได้ เพื่อให้มั่นใจว่าแต่ละคอร์ได้รับพลังงานตามที่ต้องการโดยไม่มีแรงดันไฟฟ้าตก ในทางตรงกันข้าม PCB ชั้นต่ำอาจประสบปัญหาในการกระจายพลังงานอย่างสม่ำเสมอ ส่งผลให้ส่วนประกอบมีความร้อนสูงเกินไปและประสิทธิภาพลดลง

การจัดการความร้อน

การจัดการระบายความร้อนยังเกี่ยวข้องอย่างใกล้ชิดกับจำนวนเลเยอร์อีกด้วย เซิร์ฟเวอร์ AI ก่อให้เกิดความร้อนจำนวนมาก และหากไม่ได้รับการจัดการอย่างเหมาะสม ก็อาจทำให้ส่วนประกอบเสียหายได้ PCB ที่มีเลเยอร์สูงกว่าสามารถช่วยในการจัดการระบายความร้อนได้หลายวิธี ประการแรก ชั้นเพิ่มเติมสามารถทำหน้าที่เป็นตัวระบายความร้อนได้ ชั้นทองแดงเป็นตัวนำความร้อนที่ดี และการมีชั้นทองแดงใน PCB มากขึ้น คุณจึงสามารถกระจายความร้อนได้อย่างมีประสิทธิภาพมากขึ้น

ประการที่สอง PCB ที่มีเลเยอร์สูงกว่าช่วยให้สามารถวางส่วนประกอบได้ดีขึ้น คุณสามารถแยกส่วนประกอบที่สร้างความร้อนและใช้ชั้นพิเศษเพื่อส่งความร้อนออกจากบริเวณที่บอบบางได้ ตัวอย่างเช่น คุณสามารถวาง GPU ที่ใช้พลังงานมากไว้ที่ด้านหนึ่งของบอร์ด และใช้ชั้นภายในเพื่อถ่ายเทความร้อนไปยังขอบของ PCB ซึ่งสามารถกระจายความร้อนได้ง่ายขึ้น

ต้นทุนและความซับซ้อน

อย่างไรก็ตาม เมื่อพูดถึงการนับเลเยอร์ที่สูงกว่า ก็ไม่ได้มีเพียงแสงแดดและสายรุ้งเท่านั้น มีข้อเสียบางประการ โดยส่วนใหญ่เกี่ยวข้องกับต้นทุนและความซับซ้อน การผลิต PCB ชั้นสูงมีราคาแพงกว่า กระบวนการนี้ต้องใช้วัสดุมากขึ้น เทคนิคการผลิตที่แม่นยำยิ่งขึ้น และใช้เวลามากขึ้น แต่ละชั้นเพิ่มเติมจะเพิ่มต้นทุนการผลิต และต้นทุนจะเพิ่มขึ้นแบบทวีคูณเมื่อจำนวนชั้นเพิ่มขึ้น

ในแง่ของความซับซ้อน การออกแบบและการผลิต PCB ที่มีเลเยอร์สูงกว่านั้นเป็นเรื่องที่ท้าทายมากกว่า คุณต้องมีทักษะการออกแบบขั้นสูงเพิ่มเติมเพื่อจัดการการกำหนดเส้นทางสัญญาณบนหลายเลเยอร์ ยังมีโอกาสเกิดข้อผิดพลาดมากขึ้นในระหว่างกระบวนการผลิตอีกด้วย ตัวอย่างเช่น หากมีการวางแนวที่ไม่ตรงระหว่างชั้นต่างๆ ในระหว่างกระบวนการเคลือบ อาจทำให้เกิดไฟฟ้าลัดวงจรหรือปัญหาทางไฟฟ้าอื่นๆ ได้

ค้นหาความสมดุลที่เหมาะสม

ดังนั้น ในฐานะซัพพลายเออร์ AI Server PCB งานของฉันคือการช่วยให้ลูกค้าค้นหาสมดุลที่เหมาะสมระหว่างประสิทธิภาพและต้นทุน สำหรับการใช้งานบางอย่าง PCB ชั้นล่างอาจเพียงพอ หากเซิร์ฟเวอร์ AI เป็นรุ่นระดับล่างที่มีความต้องการด้านประสิทธิภาพน้อยกว่า PCB 4 เลเยอร์หรือ 6 เลเยอร์ก็อาจเพียงพอแล้ว PCB เหล่านี้คุ้มค่ากว่าและผลิตได้ง่ายกว่า

ในทางกลับกัน สำหรับเซิร์ฟเวอร์ AI ประสิทธิภาพสูงที่ต้องการการส่งข้อมูลความเร็วสูง การใช้พลังงานจำนวนมาก และการจัดการระบายความร้อนที่มีประสิทธิภาพ อาจจำเป็นต้องใช้ PCB ที่มีเลเยอร์สูงกว่า เช่น 8 เลเยอร์ 10 เลเยอร์ หรือมากกว่านั้น ทั้งหมดนี้เกี่ยวกับการทำความเข้าใจความต้องการเฉพาะของแอปพลิเคชันและการตัดสินใจอย่างรอบรู้

ประเภท PCB ที่เกี่ยวข้อง

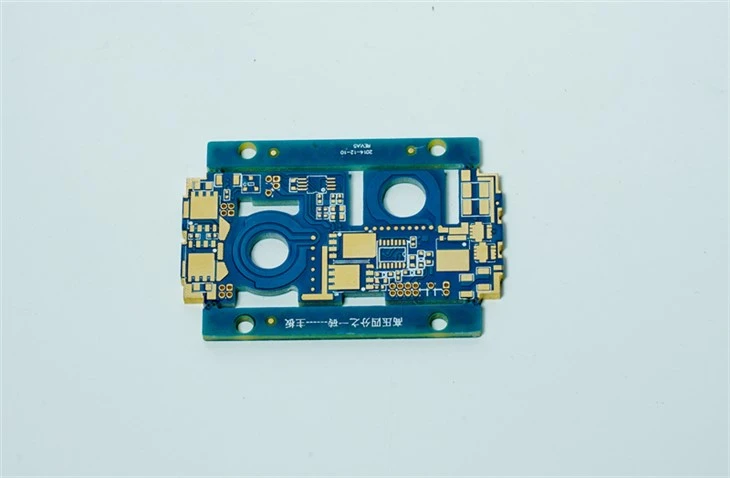

นอกจากนี้ยังมีประเภท PCB ที่เกี่ยวข้องบางประเภทที่ควรค่าแก่การกล่าวถึงPCB ทองแดงหนักเป็น PCB ประเภทหนึ่งที่ใช้ชั้นทองแดงหนากว่า สิ่งนี้อาจเป็นประโยชน์สำหรับเซิร์ฟเวอร์ AI เนื่องจากสามารถรองรับกระแสที่สูงขึ้นและปรับปรุงการกระจายพลังงานได้ PCB ทองแดงหนามักใช้ในการใช้งานที่มีความต้องการพลังงานสูง เช่น ในศูนย์ข้อมูล AI ขนาดใหญ่

PCB โพลีอิไมด์อุณหภูมิสูงเป็นอีกทางเลือกหนึ่ง PCB เหล่านี้ทำจากวัสดุโพลีอิไมด์ ซึ่งสามารถทนต่ออุณหภูมิสูงได้ ในสภาพแวดล้อมเซิร์ฟเวอร์ AI ที่เกิดความร้อนจำนวนมาก PCB โพลีอิไมด์อุณหภูมิสูงสามารถให้ความน่าเชื่อถือและประสิทธิภาพที่ดีขึ้น

โดยสรุป จำนวนเลเยอร์ของ AI Server PCB มีผลกระทบอย่างมากต่อประสิทธิภาพการทำงาน ซึ่งจะส่งผลต่อความสมบูรณ์ของสัญญาณ การกระจายพลังงาน และการจัดการระบายความร้อน อย่างไรก็ตาม ยังมาพร้อมกับความท้าทายด้านต้นทุนและความซับซ้อนอีกด้วย ในฐานะซัพพลายเออร์ PCB เซิร์ฟเวอร์ AI ฉันมาที่นี่เพื่อช่วยคุณจัดการกับปัญหาเหล่านี้ และค้นหาโซลูชันที่ดีที่สุดสำหรับความต้องการเซิร์ฟเวอร์ AI ของคุณ

หากคุณสนใจซื้อ AI Server PCB หรือมีคำถามใดๆ เกี่ยวกับจำนวนเลเยอร์และผลกระทบต่อประสิทธิภาพ อย่าลังเลที่จะติดต่อเรา เราจะหารือโดยละเอียดเกี่ยวกับความต้องการของคุณ และเสนอโซลูชันที่ปรับแต่งให้เหมาะสมกับงบประมาณและความคาดหวังด้านประสิทธิภาพของคุณ

อ้างอิง

• คู่มือการออกแบบแผงวงจรพิมพ์โดย Henry W. Ott
• การออกแบบดิจิทัลความเร็วสูง: คู่มือเรื่องมนต์ดำ โดย Howard Johnson และ Martin Graham
