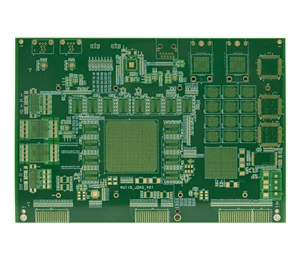

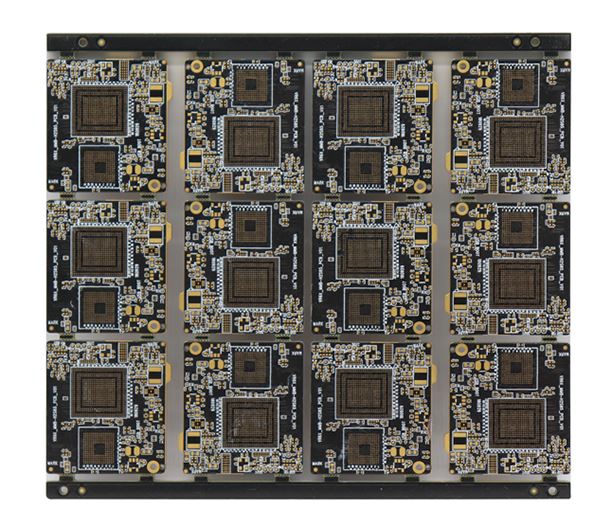

ตาบอดและฝังผ่าน PCB

คนตาบอดและฝังผ่าน PCB เป็นประเภทของความหนาแน่นสูง - ความหนาแน่น Interconnect (HDI) ที่พิมพ์ออกมาซึ่งใช้ประโยชน์จากโครงสร้างพิเศษที่แตกต่างจากแบบดั้งเดิมผ่าน - หลุม Vias (ซึ่งผ่านความหนาของบอร์ดทั้งหมด) มันรวมสองประเภทหลักของ non - ผ่าน vias:
1. vias คนตาบอด:
เชื่อมต่อชั้นนอกของ PCB กับชั้นในหนึ่งชั้นขึ้นไป แต่อย่าขยายผ่านความหนาทั้งหมดของบอร์ด
เจาะจากพื้นผิวด้านนอก (บนหรือล่าง) และหยุดที่ความลึกเฉพาะภายในชั้นด้านใน
สายตาปลายด้านหนึ่งของ VIA สามารถมองเห็นได้เฉพาะด้านที่ถูกเจาะ พื้นผิวด้านนอกตรงข้ามไม่แสดงสัญญาณของ VIA
2. Vias ฝัง:
มีอยู่ทั้งหมดระหว่างชั้นด้านในของ PCB และไม่เชื่อมต่อกับพื้นผิวด้านนอกทั้งสอง
เจาะและชุบก่อนชั้นด้านในจะถูกลามิเนตเข้าด้วยกัน
มองไม่เห็นอย่างสมบูรณ์จากพื้นผิวด้านนอกของ PCB ที่เสร็จแล้ว พวกเขาถูก "ฝัง" ภายในกระดาน
ทำไมต้องใช้ Vind & Buried Vias ทำไม?
ประหยัดพื้นที่: ฟรีอสังหาริมทรัพย์ที่มีค่าบนเลเยอร์ด้านนอกโดยไม่จำเป็นต้องผ่านแผ่นแผ่นบนพื้นผิวทำให้สามารถกำหนดช่องทางและตำแหน่งส่วนประกอบได้มากขึ้น
เพิ่มความหนาแน่น: เปิดใช้งานความกว้าง/ระยะห่างที่ละเอียดยิ่งขึ้นและสนามส่วนประกอบที่เล็กลงอำนวยความสะดวกในการออกแบบวงจรที่มีขนาดเล็กลงและซับซ้อนมากขึ้น (เช่นสมาร์ทโฟน, สมาร์ทวอทช์, สูง - เราเตอร์สิ้นสุด)
ปรับปรุงความสมบูรณ์ของสัญญาณ: เส้นทางการเชื่อมต่อระหว่างกันที่สั้นกว่าลดการเหนี่ยวนำของกาฝากและความจุและได้รับประโยชน์สูง - การส่งสัญญาณความเร็ว
ปรับเลเยอร์ให้เหมาะสมที่สุด: ให้เลเยอร์ที่ยืดหยุ่นและตรงไปตรงมามากขึ้น - ถึง - ตัวเลือกการกำหนดเส้นทางเลเยอร์โดยไม่จำเป็นต้องสำรวจเลเยอร์ทั้งหมด
แอปพลิเคชัน:
ใช้กันอย่างแพร่หลายในผลิตภัณฑ์อิเล็กทรอนิกส์ที่ต้องการขนาดเล็กการออกแบบที่มีน้ำหนักเบาประสิทธิภาพสูงและความซับซ้อนเช่นสมาร์ทโฟนแท็บเล็ตแล็ปท็อปอุปกรณ์ที่สวมใส่ได้ - เซิร์ฟเวอร์ปลายทางอุปกรณ์สื่อสารและอุปกรณ์การแพทย์
Blind & Buried ผ่าน PCBs ใช้ประโยชน์จาก Vias ที่หยุดอยู่ในบอร์ด (ตาบอด) และ VIAs ที่ซ่อนอยู่ภายในทั้งหมด (ฝัง) เพื่อเพิ่มความหนาแน่นของการกำหนดเส้นทางและความยืดหยุ่นในการออกแบบอย่างมีนัยสำคัญ เทคโนโลยีนี้เป็นพื้นฐานสำหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีความหนาแน่นสูง -
